 DC-DC преобразователь для питания точки доступа
Уважаемый гость, если Вы хотите что-то написать необходимо зарегистрироваться!
Автор Сообщение
lev
Moderator


Зарегистрирован: 13.07.2009
Сообщения: 130
Откуда: Самара

Пн Ноя 15, 2010 20:26     DC-DC преобразователь для питания точки доступа

Наш уважаемый админ однажды обратился ко мне. Ему нужно было запитать точку через довольно длинный кабель, так как мутить на кренке мне не хотелось родился следующий вариант понижающего dc-dc преобразователя. Схема собрана на микросхеме MC34063, резистор ограничения тока был заменён на 0,05Ом (2х0,1). Так как точка потребляет до 1а, а для микросхемы в корпусе DIP8 это явно перебор, на нее был установлен радиатор через термопасту. К сожалению фото собранного преобразователя у меня не осталось.

Добавлено спустя 3 минуты 7 секунд:

Да, чуть не забыл, с радиатором эта микросхема в длительном режиме отдавала свой паспортный max по току, а именно 1,5а.




 Описание:
 Размер файла:  65,73 KB
 Просмотрено:  1151 раз(а)




dc-dc преобразователь.rar
 Описание:
Печатка

Скачать
 Имя файла:  dc-dc преобразователь.rar
 Размер файла:  5,22 KB
 Скачано:  538 раз(а)


_________________
RN4HEH

Admin
Site Admin


Зарегистрирован: 25.04.2006
Сообщения: 361


Вт Ноя 16, 2010 00:43

Завтра будут фото девайса:-)

ps. преобразователь уже год непрерывно работает на чердаке, и работал этим экстремально жарким летом, когда температура воздуха там была под 65

Добавлено спустя 2 дня 21 час 2 минуты 19 секунд:

Вот и фото преобразователя как обещал:







_________________
http://radionet.com.ru

lev
Moderator


Зарегистрирован: 13.07.2009
Сообщения: 130
Откуда: Самара

Сб Ноя 20, 2010 23:54

Позже был сделан преобразователь на LM2576, но там ни каких интересных решений не применялось, тупо схема по даташиту.




dc-dc преобразователь 2.0.rar
 Описание:

Скачать
 Имя файла:  dc-dc преобразователь 2.0.rar
 Размер файла:  3,87 KB
 Скачано:  579 раз(а)


_________________
RN4HEH

Admin
Site Admin


Зарегистрирован: 25.04.2006
Сообщения: 361


Вт Ноя 23, 2010 09:21

Фото преобразователя выложу позже, есть только один минус по сравнению с предыдущей конструкцией, это цена LM2576


_________________
http://radionet.com.ru

lev
Moderator


Зарегистрирован: 13.07.2009
Сообщения: 130
Откуда: Самара

Ср Ноя 24, 2010 07:55

Cool зато ток до 3х ампер

Добавлено спустя 25 дней 13 часов 15 минут 43 секунды:

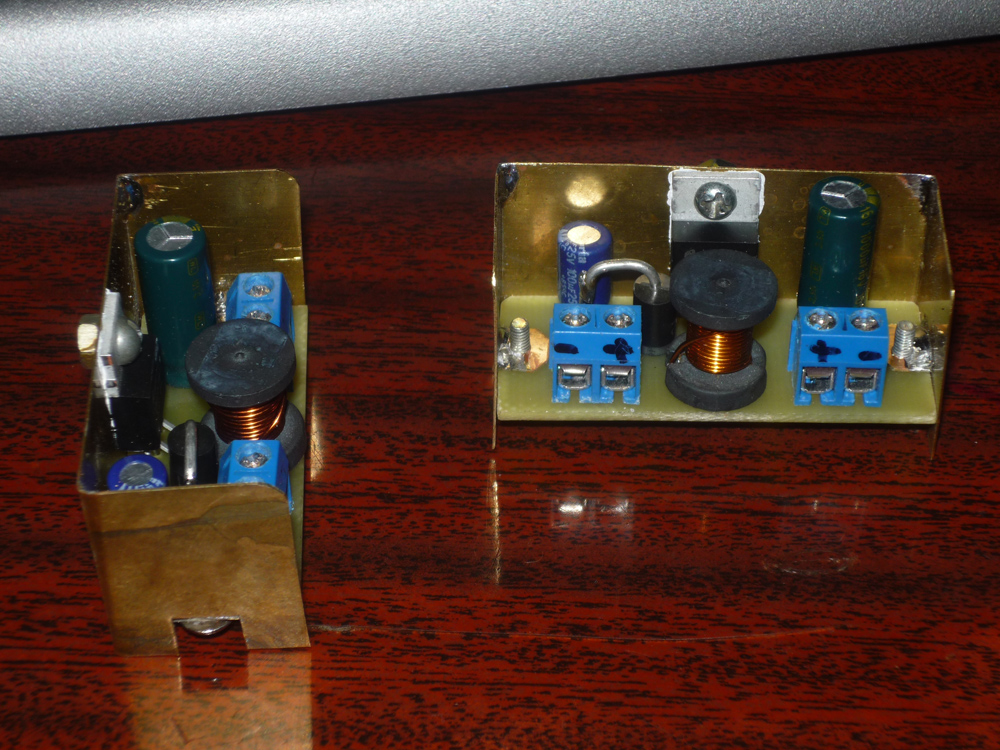

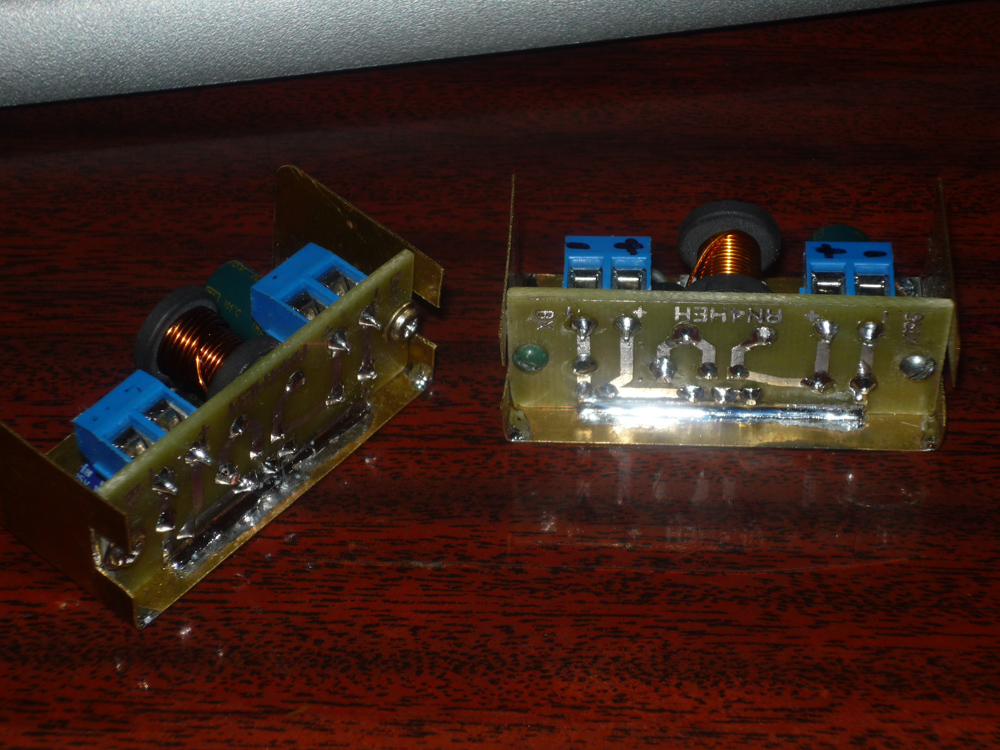

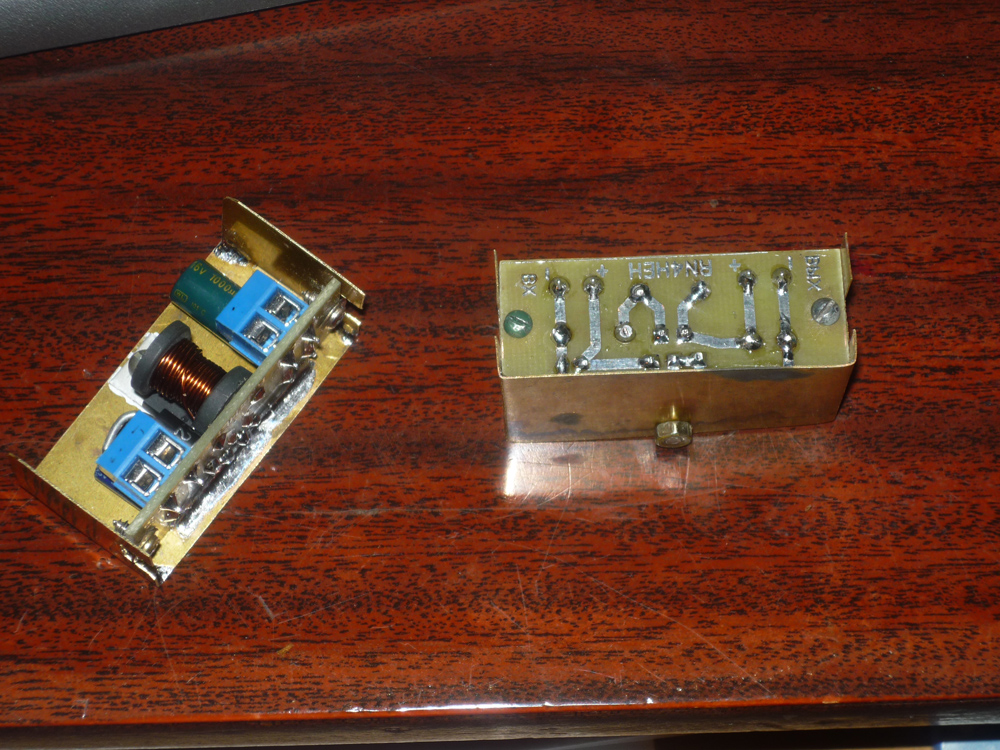

Собрал еще несколько штук, видок конечно не презентабельный слегка, но делалось на скорую руку Embarassed




 Описание:
 Размер файла:  470,87 KB
 Просмотрено:  1218 раз(а)




 Описание:
 Размер файла:  416,8 KB
 Просмотрено:  1067 раз(а)




 Описание:
 Размер файла:  561,89 KB
 Просмотрено:  1094 раз(а)




_________________
RN4HEH

identitycreate



Зарегистрирован: 28.06.2017
Сообщения: 1
Откуда: Беларусь

Ср Июн 28, 2017 10:22

Большое спасибо...то, что искал.


_________________
бриф на разработку фирменного стиля
