 Ремонт БП D-link
Уважаемый гость, если Вы хотите что-то написать необходимо зарегистрироваться!
Автор Сообщение
lev
Moderator


Зарегистрирован: 13.07.2009
Сообщения: 130
Откуда: Самара

Пн Окт 18, 2010 23:01     Ремонт БП D-link

Ох сколько этих бп мне на ремонт наш уважаемый админ притаскивал. Вот думаю многим будет любопытно посмотреть на процесс.
И так: основная беда это электролит 47мкф х 25в меняем его на 47мкф х 50в. Часто этот электролит утаскивает за собой стабилитрон на 20в. Эти неисправности характеризуются тем что бп не запускается. Если же бп не тянет нагрузку или у него занижено напряжение то стоит проверить 2а электролита на выходе бп (хотя часто их можно определить по вздутию). Их стоит заменить на 16и вольтовые.

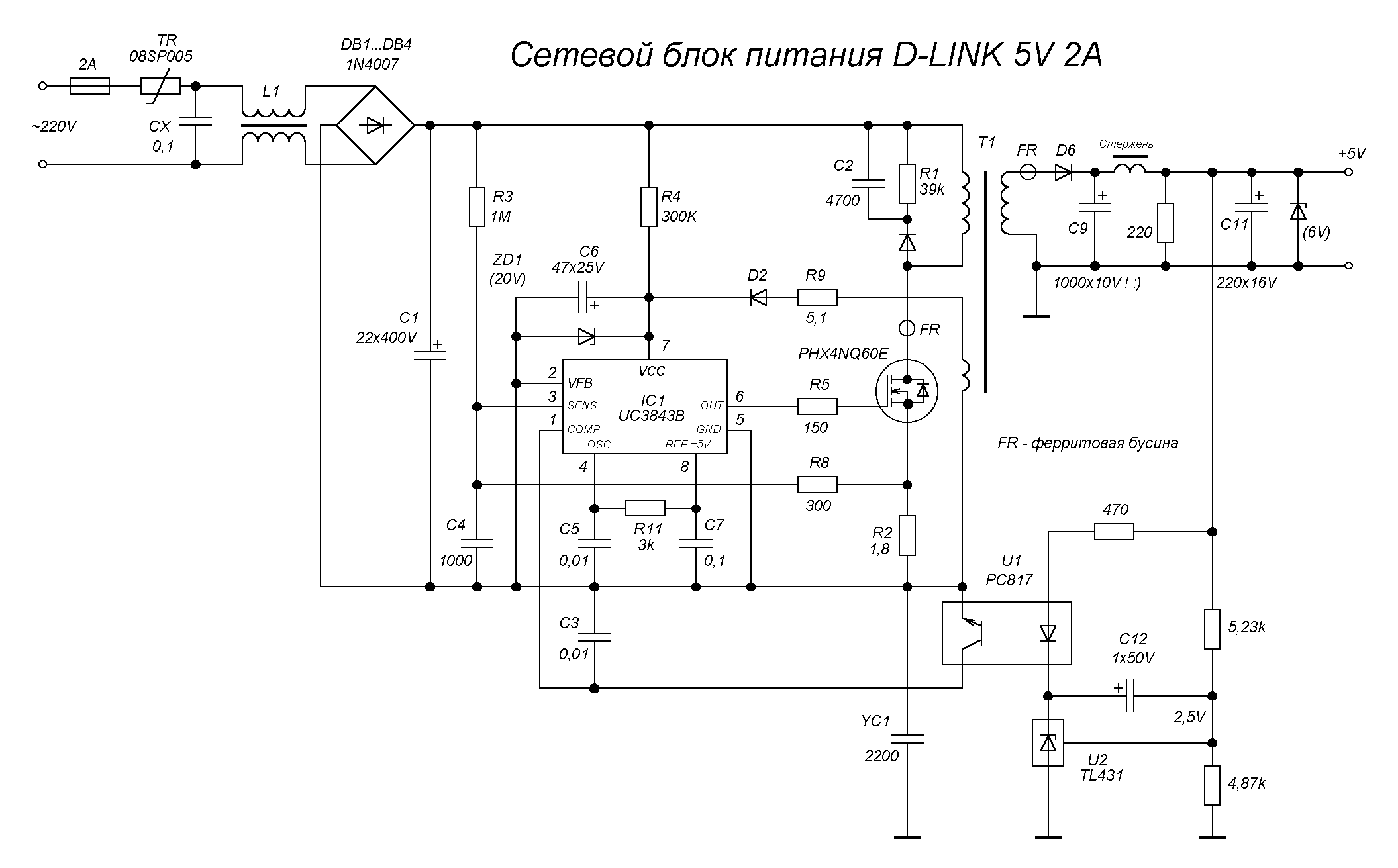

 Описание:
Для начала схема этого блока.
 Размер файла:  36,39 KB
 Просмотрено:  3301 раз(а)

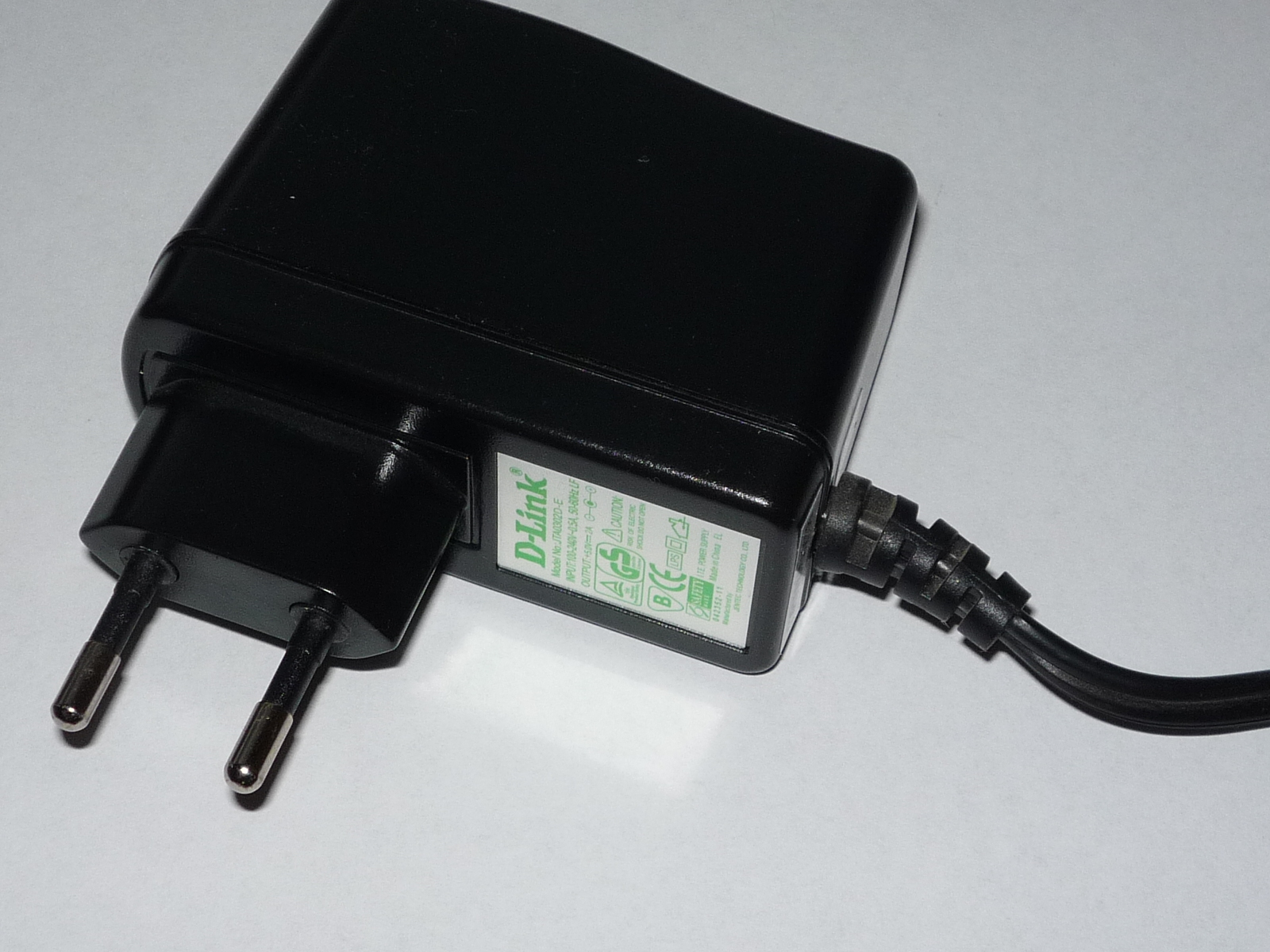

 Описание:
А это он самый, урод китайской мысли =)
 Размер файла:  777,93 KB
 Просмотрено:  1139 раз(а)

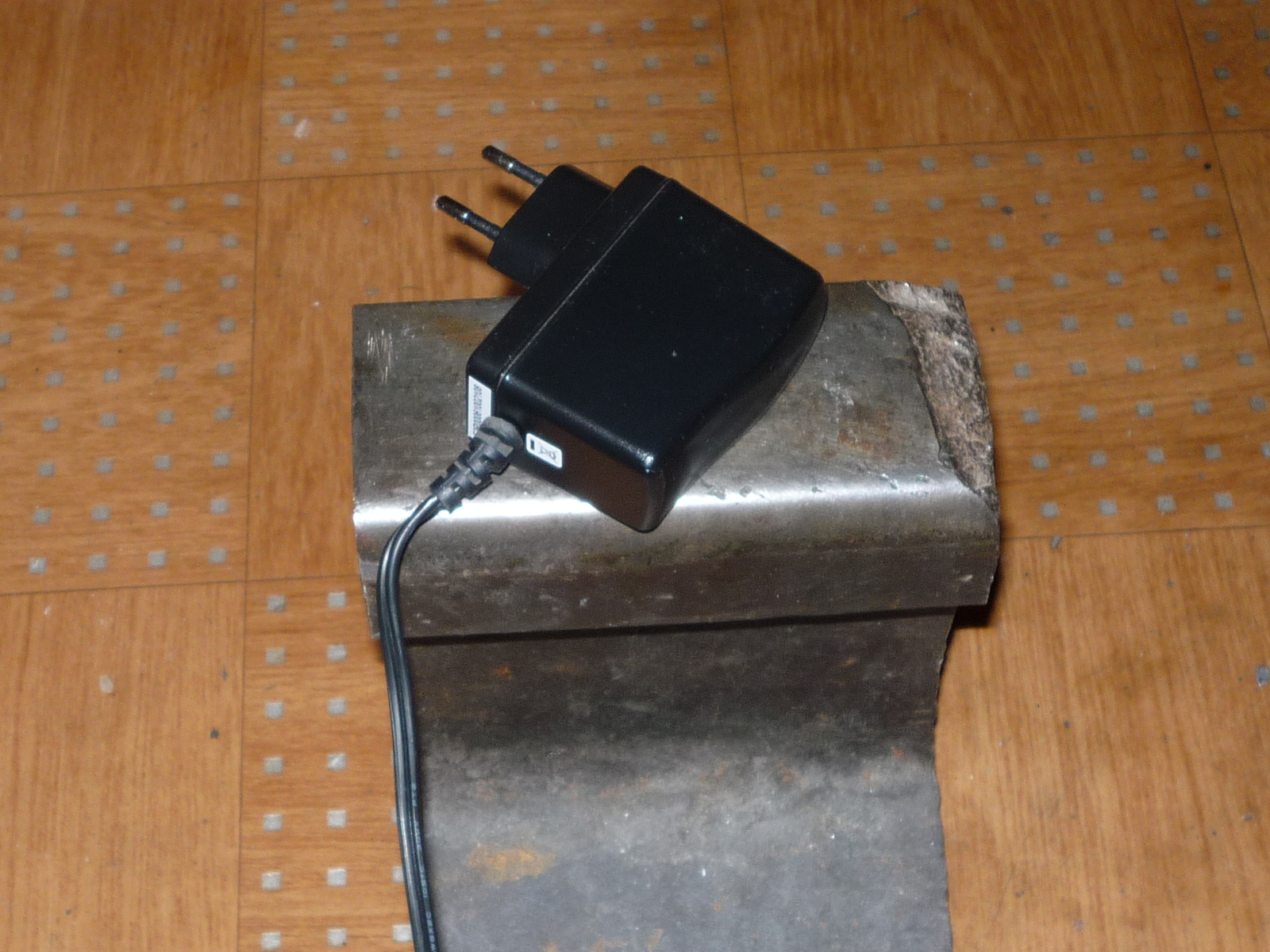

 Описание:
Ну тут железнодорожная тематика пошла. Подготовка ))
 Размер файла:  955,62 KB
 Просмотрено:  1146 раз(а)




 Описание:
Инструмент для ремонта.
 Размер файла:  1003,66 KB
 Просмотрено:  846 раз(а)




 Описание:
Ставим нож и бьём по нему молотком, бп открывается без лишних надломов и вмятин.
 Размер файла:  959,2 KB
 Просмотрено:  1141 раз(а)




 Описание:
Кишки.
 Размер файла:  859,19 KB
 Просмотрено:  886 раз(а)

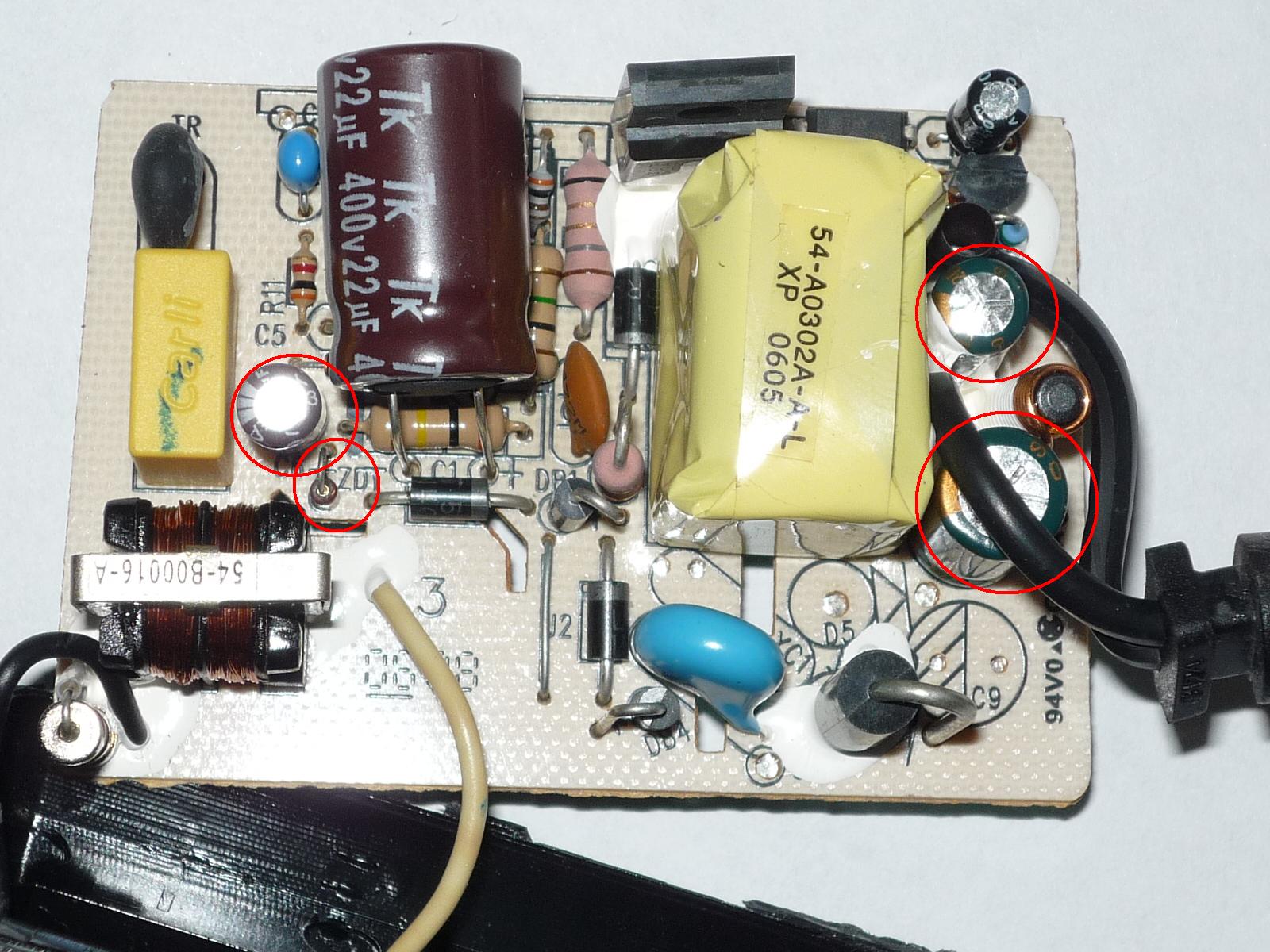

 Описание:
Проблемные места БП
 Размер файла:  284,04 KB
 Просмотрено:  928 раз(а)




_________________
RN4HEH

Admin
Site Admin


Зарегистрирован: 25.04.2006
Сообщения: 361


Вт Окт 19, 2010 01:09

Актуальная тема, спасибо:)

зы. хороший кусок рельса Very Happy


_________________
http://radionet.com.ru

lev
Moderator


Зарегистрирован: 13.07.2009
Сообщения: 130
Откуда: Самара

Вт Окт 19, 2010 17:07

Admin писал(а):
зы. хороший кусок рельса

Wink обращайся и у тебя будет =)
